高壓離心風機集流器的改進方案
由于影響高壓離心風機氣動性能的結構參數較多，例如葉輪參數、蝸殼型線、蝸舌形狀，集流器參數等，并且這些參數存在一定的耦合影響關系，本文研究主要是針對高壓離心風機的集流器結構進行優化。根據研究對象，集流器的主要結構參數有軸向間隙δ、圓弧半徑Rin、集流器高度h、集流器進口直徑di及集流器出口直徑do，如圖5所示。

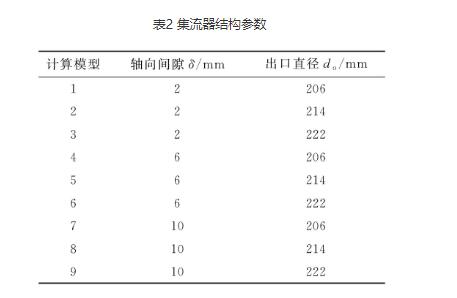

集流器對離心風機的主要影響參數包括軸向間隙、集流器出口直徑以及集流器圓弧形狀等，但對于吸油煙機用高壓離心風機而言，由于還涉及到吸油煙機箱體結構的影響，因此這里只選取集流器出口直徑do和軸向間隙δ作為優化設計參數，采用DoE(design of experiments)方法來研究集流器結構參數對高壓風機性能的影響。對每個參數選擇了3個水平，基于Solidworks軟件，建立了9個數值計算模型，每個模型的具體參數如表2所示，其中計算模型3為原型風機。
對于建立的集流器模型，本文選取了兩個工況點進行數值分析，這兩個工況點分別對應著高壓離心風機的高效率點和大流量點。
